Inserção dos transportadores para o Fahrwerk do Gol geração 6 na linha de correntão da montagem final do Gol geração 4, desde a pré-montagem onde é preparada a placa com o motor, transmissão e etc, até o casamento desta com a carroceria em movimento. O projeto foi desenvolvido no novo padrão VASS04, sendo a primeira neste na montagem final da VW Anchieta.
ELEMENTOS DO SISTEMA:
20 Mesas de transferência;
4 Giratórias;
4 Elevadores;
2 Pantográficas com controle de inúmeras posições para executarem o casamento e descasamento da carroceria;
1 Cross-Transfer e 3 mesas elevatórias;
Inúmeros sistemas de parafusamento;
Sistema com RF-ID para controle de qualidade e envio dos dados armazenados para o sistema de controle da manufatura da VW.
TECNOLOGIA UTILIZADA:
CLP: 2 S7-319F 2PN da marca SIEMENS;
REDE: ProfiNet e ProfiSafe;
IHM: 2 PCs Industriais PC-677 15K tags, utilizando o Wincc, da marca SIEMENS;
14 IHMs MP-377 da marca SIEMENS;
CAMPO: 35 Remotas ET-200S com módulos convencionais e Safety, marca Siemens;
6 Inversores IP-67 do modelo MoviPro em ProfiSafe da marca SEW;
50 Inversores IP-67 do modelo MoviFit em ProfiSafe da marca SEW;
2 Centrais pneumáticas CPX com IO normal e safety da marca Festo;
2 Leitores de código de barras CLV-400 da marca SICK;
9 Centradores de antenas para o sistema RF-ID.

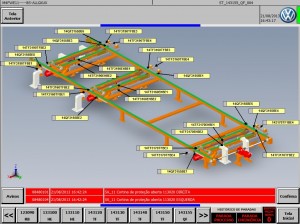

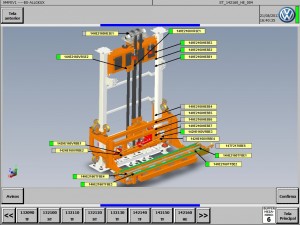

Fig. 1 e 2 – Monitoração e controle do sistema de casamento da carroceria.

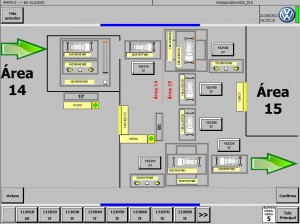

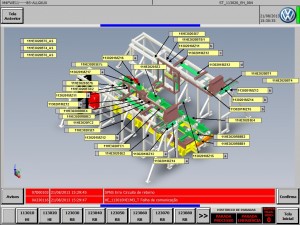

Fig. 3 e 4 – Monitoração e controle do sistema de pré-montagem.
